Mooncake: Trading More Storage for Less Computation

A KVCache-centric Architecture for Serving LLM Chatbot

论文 From Moonshot, FAST'25 Best Paper

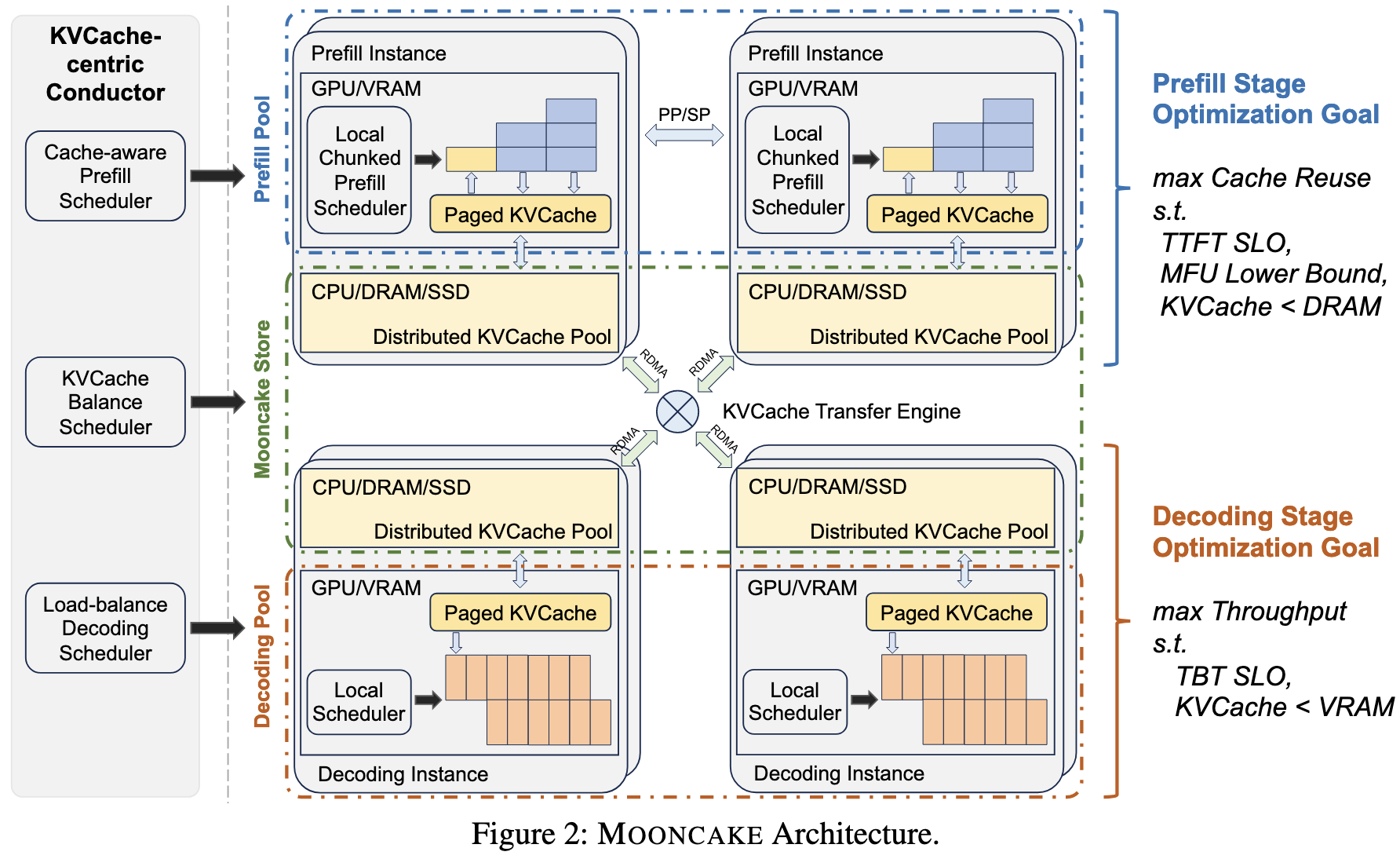

image-20250821170731611

问题建模

本文的核心 insight 为：在 KVCache-centric 系统中以存换算。

首先，我们来复习一下 KVCache 复用，如下的公式很好地说明了这一点：如果当前请求的长度为 \(n\)，且有长度为 \(p\) 的前缀可以复用，那么——

\[ \begin{aligned} q[p:n], k[p:n], v[p:n] &= \text{MLP}(\text{hidden}[p:n]) \\ k[1:n], v[1:n] &\leftarrow \text{KVCache} + (k[p:n], v[p:n]) \\ o[p:n] &= \text{Attention}(q[p:n], k[1:n], v[1:n]) \\ \text{KVCache} &\leftarrow (k[1:n], v[1:n]) \end{aligned} \]

如果我们希望 KVCache 有效（即优化 TTFT，同时减少 GPU Time），则要求存取速度大于计算速度。下面是对这个问题的建模。

首先，当给定输入长度 \(n\)，prefill 阶段的 FLOPS 可以计算如下：

\[ flops(n)=l\times (an^2d+bnd^2) \]

因此，对于 \(p\) 的前缀，可节省的运算量为 \(l\times (ap^2d+bpd^2)\)。而另一方面，把 KVCache 搬运到 GPU 的 HBM 中的大小为 \(p\times l \times (2\times d/gqa)\times s\)。当我们假设计算吞吐量 \(G\) 和 KVCache 加载速度 \(B\)，就可以得到如下公式：

\[ \frac{B}{G} > \frac{2ds}{gqa \times (apd + bd^2)} \]

系统设计

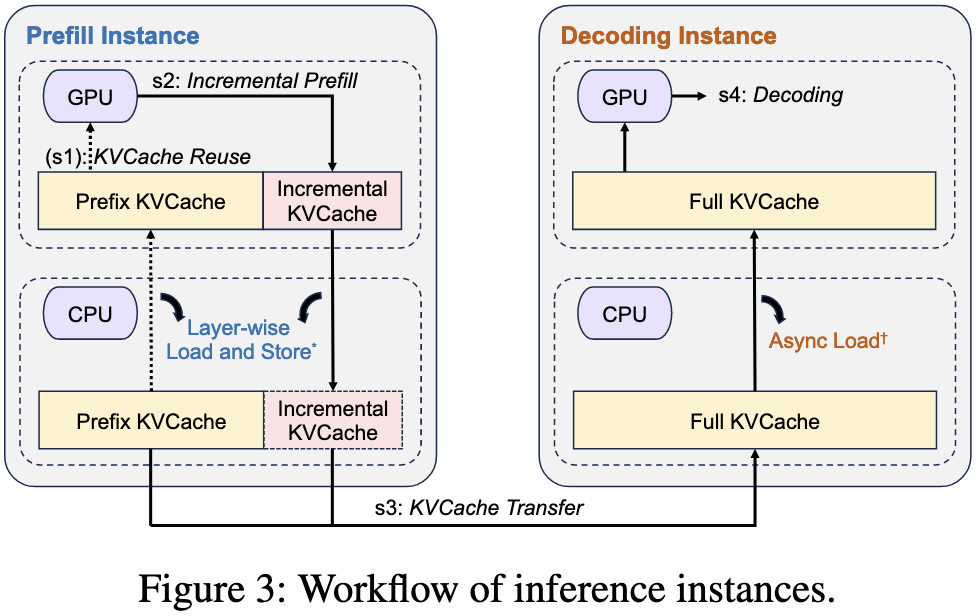

image-20250821210505009

可以看到，Mooncake 的推理过程分为下面几个部分：

  1. KVCache Reuse：从远端的 CPU Memory 加载 KVCache 到 GPU Memory，需要做到尽可能多地复用、平衡不同 prefill 节点的工作负载、保证 TTFT SLO；
  2. Incremental Prefill：使用 prefix caching 完成 prefill 阶段，把新的 KVCache 存回 CPU Memory 中，如果 token 数过多，prefill 阶段会被切分为多个 chunk 并采用 pipeline 的方式并行；
  3. KVCache Transfer：把 KVCache 从 prefill 节点传输到 decode 节点；
  4. Decoding：采用 continuous batching 执行 decode 阶段。

Mooncake Store

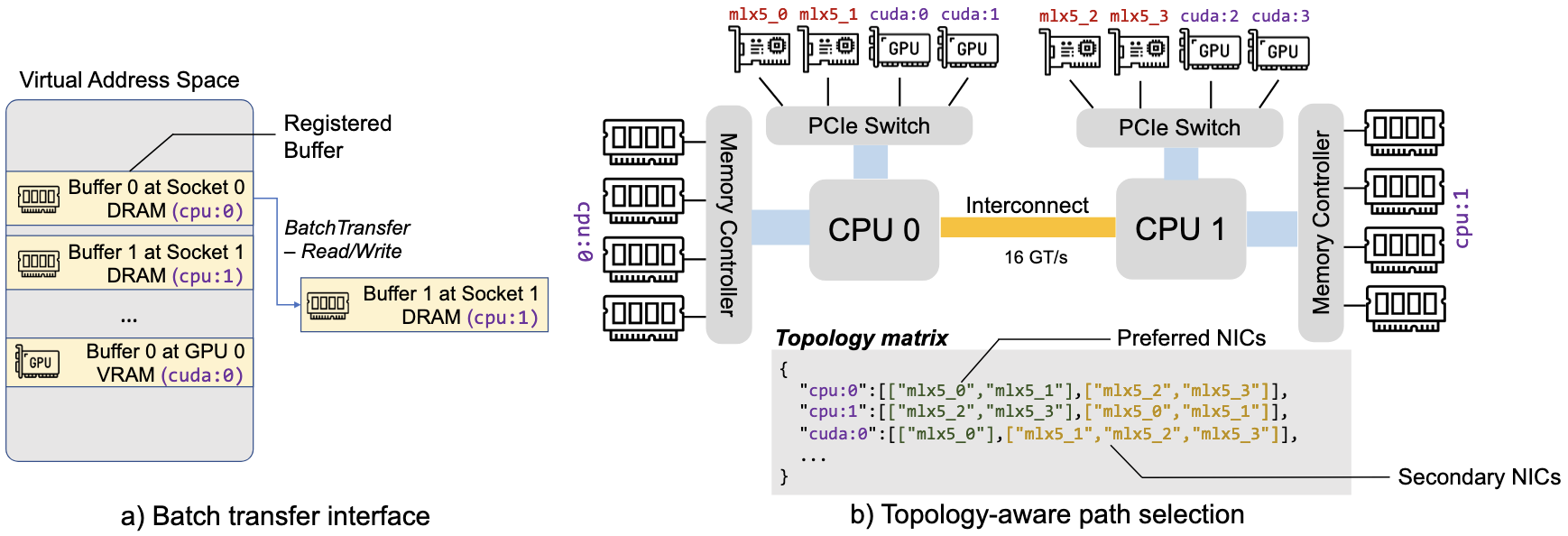

采用 Topology-aware path selection.

image-20250821211405982

Mooncake Prefill Pool

Chunked prefill 和 P/D 分离一直是一个争议话题。前者模糊了 P/D 两个阶段的界限，而后者充分考虑 P/D 阶段的不同特点采用分离的方式部署。考虑到 prefill 阶段可能和不同的并行策略组合起来（例如 TP、SP 来应对长文本的场景），最终还是采用了 P/D 分离的结构（其实是把 P/D 分离到底）。

在不同的并行策略中，使用 TP 会在每一层都带来两次 RDMA-based all-reduce 操作，使 prefill 阶段的 MFU 下降；SP 可行，但在短文本场景下可能反而使速度下降（有 elastic 的方案但是会提升系统的复杂度），同时频繁的跨节点通信可能与 KVCache 传输的网络相冲突。

最终，模型采用了 CPP (chunked pipeline parrallelism) 来应对长文本场景。

关于 CPP

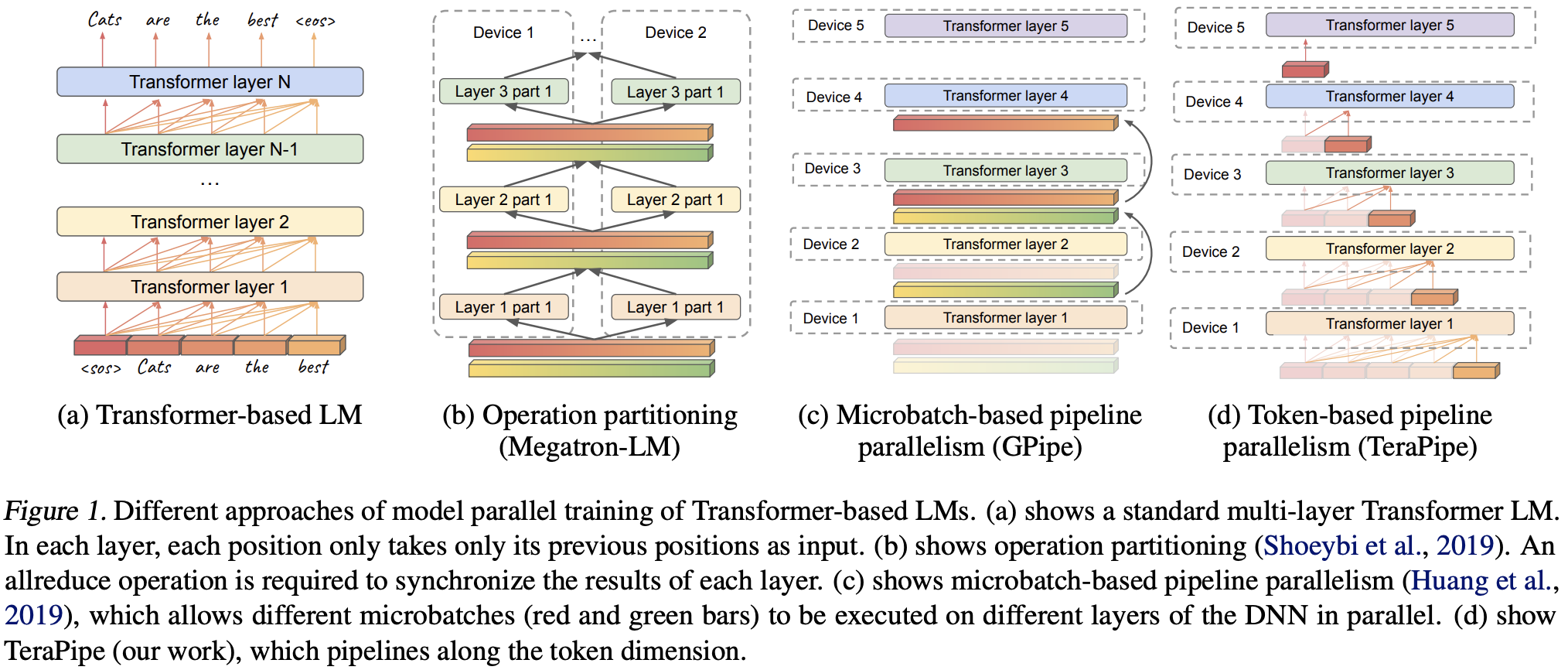

CPP 本质上是 TeraPipe 的 forward 版本。首先来说一下它的好处，它只需要在每个 pipeline stage 进行一次跨节点通信，可以和计算 overlap 起来；另外它天然地适合长、短文本等不同场景。

一篇关于 TeraPipe 的分析文章 让Pipeline在Transformer LM上沿着Token level并行起来——TeraPipe

image-20250821212552800

  • 把模型按不同的 layer 放在不同的 device 上，每一个 token 需要在所有 device 上流动一遍，前后 token 的计算可以在同一个 device 上 pipeline 起来。
  • 在 sequence-level 上不能均匀切分，因为越后面的 token 计算量越大，因此我们要用 DP 让每个 batch 的计算时间大致相当。

调度

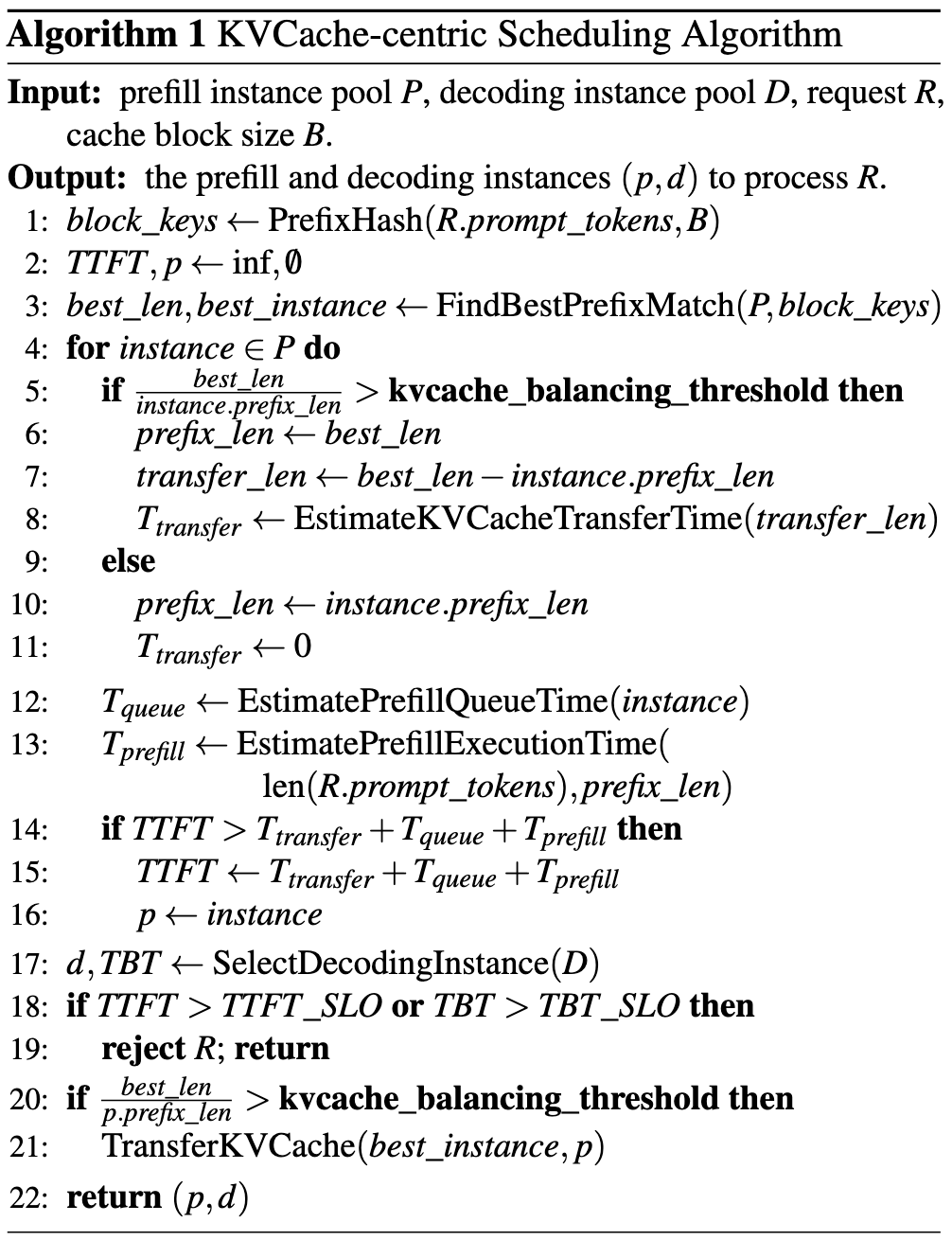

image-20250821215231583

Mooncake 的调度器（Conductor）有两个核心目标：

  1. Prefill 阶段：最大化 KVCache 复用率。尽可能复用已有 KVCache，减少重复计算；保证 TTFT 满足 SLO；避免 prefill 负载过高拖慢后续 decoding。
  2. Decoding 阶段：最大化吞吐量（MFU）。通过 continuous batching 聚合更多 token，提高模型 FLOPs 利用率；保证 TBT 满足 SLO；受 VRAM 容量限制（因为 decoding KVCache 必须驻留 GPU 显存）。

Mooncake 的 prefill 调度不仅考虑负载，还引入了 prefix cache 命中长度与 KVCache 分布。对每个新请求：

  1. 计算其 prefix 匹配长度（即 KVCache 可复用的部分）。
  2. 估算每个 prefill 实例的执行时间：\(TTFT_i=T_\text{transfer}+T_\text{queue}+T_\text{prefill}\)
  3. 选择 TTFT 最短的实例，如果无法满足 SLO，则拒绝请求（HTTP 429）。
  4. 必要时触发 KVCache 迁移，将热点块复制到新实例。

预测模型：

  • Prefill 计算时间：通过 多项式回归模型 预先训练，输入为请求长度与命中长度。
  • 排队时间：累加队列中已知请求的 prefill 时间。

Cache 负载均衡： KVCache 的访问模式很不均匀。Mooncake 采用启发式热点迁移 (Hotspot Migration)。监控热点块访问频率，动态增加副本数量；当某请求命中远程缓存且迁移成本低于计算成本时，主动迁移；当命中长度不足阈值时（kvcache_balancing_threshold），优先重新计算而非迁移。
